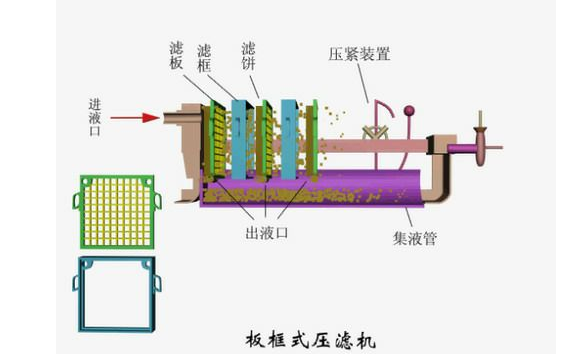

上圖是板框式壓濾機結構圖，如圖我們所示，料液從上方進入，流入濾框，一個濾框有兩個濾板，料液通過兩個濾板后，濾餅留著兩個濾板夾著的濾框內，濾液從下方的出液管出去。

具體來說就是板框式過濾機過濾時濾液是從兩個板框中間進去的，然后就分散到兩個板框上，那么對每一個板框，其左右兩面都會有濾液過來，那么過濾面積就是框面積的兩倍，而洗滌時，由于洗滌液是直接從板框上門直接流到板框面上，不存在過濾時分成兩股的情況，所以洗滌面積就是框面積。由于過濾和洗滌時液體走的通道路線不同，導致了過濾和洗滌面積的不同。

因?yàn)榘蹇虻脑O(shè)計出發點是過濾面積折疊，使設備緊湊。但是簡單的濾布折疊后果是增加濾阻，或者改變?yōu)V液流向。理解這個問題的核心在于理解，板框本質在每一個過濾面都是一個完整的過濾單元，都有獨立的出液口，并不是簡簡單單過濾面的折疊?？梢哉J(rèn)為為多個小過濾器的并聯。不同在于濾板兩面的濾布公用了一個出液通道。
